PTJ
PTJ bis 1095 bar bei 7 bar Luftdruck
Die pneumatisch-hydraulischen Druckübersetzer der Baureihe sind zur Förderung von Flüssigkeiten mit Drücken bis zu 1095 bar bei einem Pneumatikdruck von 7 bar ausgelegt.
Diese Hochdruckpumpen werden überall eingesetzt, wo Druckluft als Energiequelle zur Verfügung steht und wo ein hoher bzw. höchster Hydraulikdruck für Prüf- oder Testzwecke bzw. sonstige Anwendungen benötigt wird.

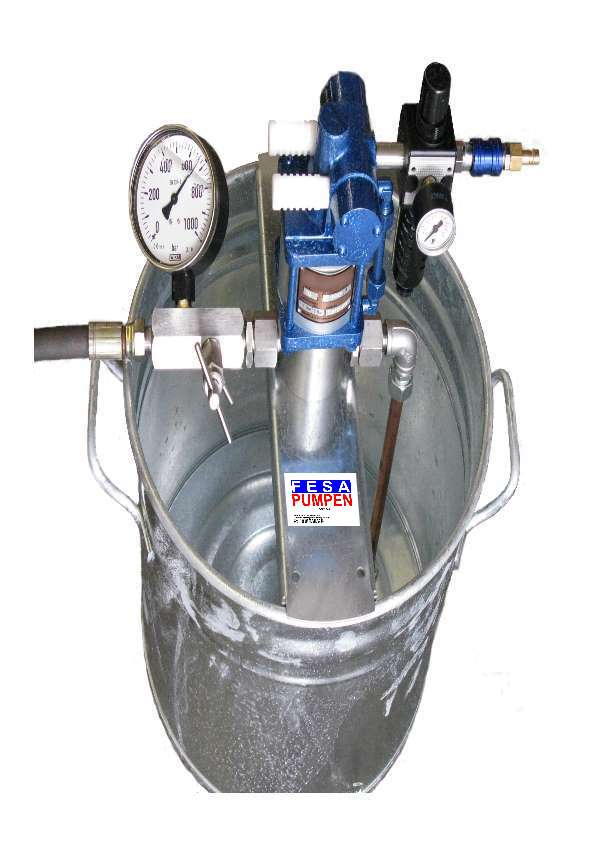

Bei Druckprüfungen werden die zu prüfenden Systeme mit einer geeigneten Flüssigkeit wie reines Wasser, Emulsion oder Öl unter niedrigem Druck gefüllt, entlüftet und anschließend durch die Hochdrucksysteme auf den gewünschten Druck gebracht.
Pumpen und Ventile der Serie werden in korrosionsfester Ausführung geliefert (Werkstoff 1.4401).
Auf diese Weise wird eine lange Lebensdauer und Wartungsfreiheit gewährleistet.
Baureihe PTJ mit Standarddichtungen
| Typ | Über-setzung | Druck Eingang Luft bar | Druck Ausgang Hydraulisch bar | Liter/Hub | Max. Liter/min (drucklos) | Hydraulik Eingang | Hydraulik Ausgang |
| PTJ29A | 4,4:1 | 7 | 29 | 0,048 | 14,0 | G 1/2" | G 1/2" |
| PTJ73A | 11:1 | 7 | 73 | 0,019 | 5,0 | G 1/2" | G 1/2" |
| PTJ185A | 28:1 | 7 | 185 | 0,0075 | 2,4 | G 1/2" | G 1/2" |
| PTJ290A | 45:1 | 7 | 290 | 0.0045 | 1,4 | G 1/2" | G 1/2" |
| PTJ465A | 70:1 | 7 | 465 | 0,0030 | 0,9 | G 1/2" | G 1/2" |
| PTJ665A | 100:1 | 7 | 665 | 0,0021 | 0,6 | G 1/2" | G 1/2" |
| PTJ1095A | 165:1 | 7 | 1095 | 0,0013 | 0,4 | G 1/2" | G 1/2" |
